汕超數字超聲波探傷儀CTS-9D
| 產品型號： |
CTS-9D |
| 品 牌： |
汕超 |
| 價格電議,您可以向供應商詢價得到該產品價格 |
|
| 所 在 地： |
河南鄭州市 |
| 更新日期： |
2025-07-17 |
| | 品牌：汕超 | | 型號：CTS-9D | | 加工定制：否 | |
| | 適用范圍：橋梁探傷，鋼結構探傷 | | 工作頻率：12 檔，1～4MHz/0.5～10MHz/2～20MHz/ Hz | | 動態范圍：34 dB | |

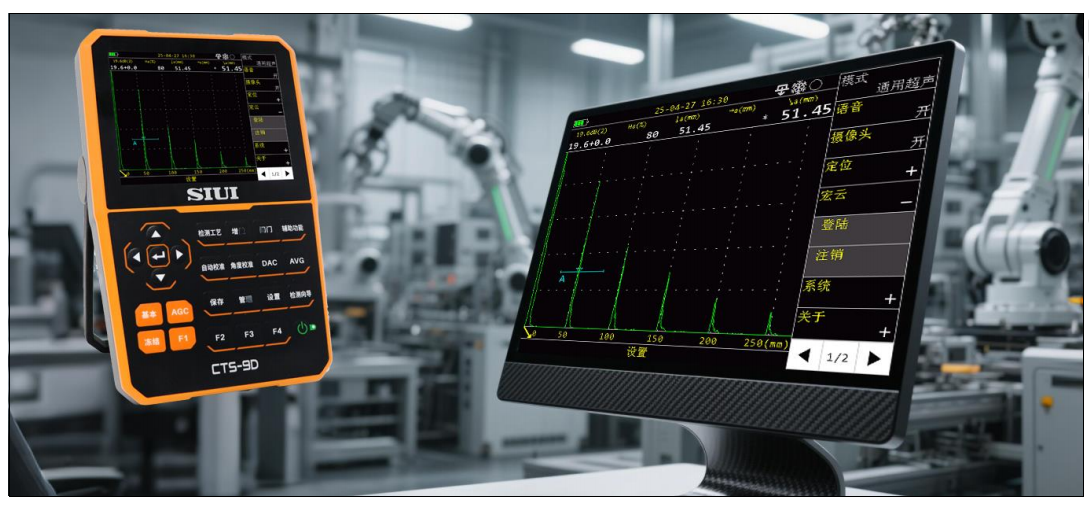

數字超聲探傷儀TS-9D
CTS-9D 超聲波探傷儀擁有更加強大的交互模式。面板鍵盤布局升級，操作高效穩定；電阻觸摸屏靈 敏便捷，便于瀏覽、操作圖像；創新語音控制，解放雙手，適用于不便手動場景。
超長續航 搭載先進的大容量鋰電池，單次充滿電后，續航時長可達 8 小時以上，無論是戶外高空鋼結構探傷， 還是車間內復雜機械裝置探傷，持久電力護航，讓您專注檢測細節，提升工作成效，持續穩定運行， 讓您告別電量焦慮。 精確捕捉細節，還原真實波形 CTS-9D 擁有高達 640MHz/12bit 的采樣頻率，能更精細地對超聲波信號進行采樣，保留更多原始信 號的細節，有助于發現更小的缺陷。使顯示的超聲波波形更接近真實形狀，減少波形失真，便于探傷 人員直觀觀察和分析。
面板升級 操作便捷 ⚫ 面板整體沿用 CTS 系列布局，保留左側單 手操作、右側特定菜單快速跳轉的設計， 適應老用戶快速上手 ⚫ 菜單按鍵，對檢測功能進行更為詳細的分 類（檢測工藝、輔助功能、自動校準） ⚫ 快速調節按鍵，提高檢測效率。
針對傳統檢測場景中設備分散、數據孤島化、依賴人工拷貝的痛點，我們推出全新一代智能物聯檢測 終端，通過無線聯網與云端協同技術，實現跨區域設備數據的實時采集、集中管理與智能分析， 告別 U 盤手動拷貝的低效模式。
頻帶更寬，發射電壓更高 擁有 0.3 至 25MHz 工作頻帶范圍，分多檔寬帶或窄帶可選，能適配更多類型的探頭，對不同材料、 不同厚度的工件檢測適應性更強�？商峁└哌_(dá) 500V 的可調脈寬負方波發射，能產生更強的超聲波信 號，對于一些內部結構復雜、衰減較大的材料或較深部位的缺陷檢測更有優勢，檢測深度和靈敏度更 高。· 2025 參數與影像同步存檔 設備支持一鍵啟動攝像頭功能，自動觸發高清攝像頭拍攝當前工件表面狀態、探頭放置位置及周邊環 境細節，生成完整的檢測場景影像，并將圖像與檢測參數自動關聯保存，為工業檢測提供更直觀、可 追溯的全場景數據支持 Mini HDMI 接口 該款超聲波探傷儀配備先進的 Mini HDMI 接口，可通過 HDMI 數據線與顯示器、投影儀等外接顯示設 備快速連接，實現檢測畫面的實時同步投影，用戶可在培訓教學、團隊協作或現場匯報場景.

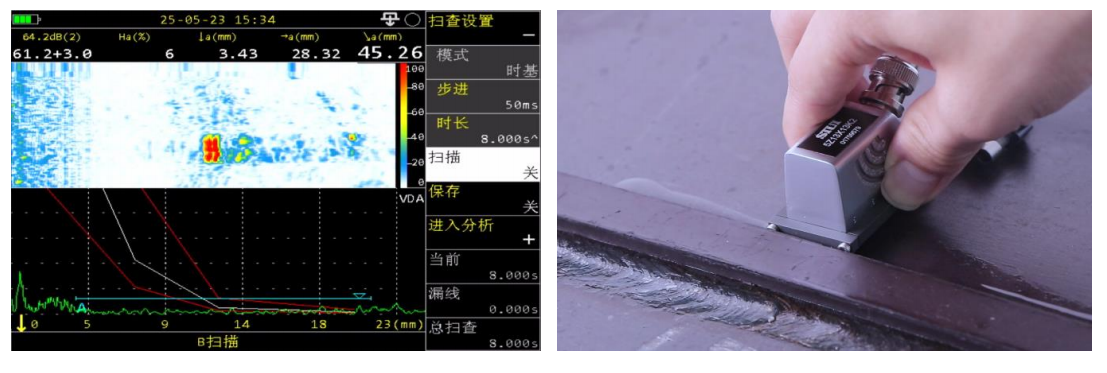

UT B 掃描 & C 掃描（UIT） 新一代
數字超聲探傷儀 CTS-9D 內置 UIT 功能模塊，支持實時 B 掃描成像及 C 掃描成像。融合時基與 編碼器定位技術，可滿足單次*大 5 米的連續掃查需求（B 掃描），專用離線軟件，缺陷評定簡單易操作。
標配軟件

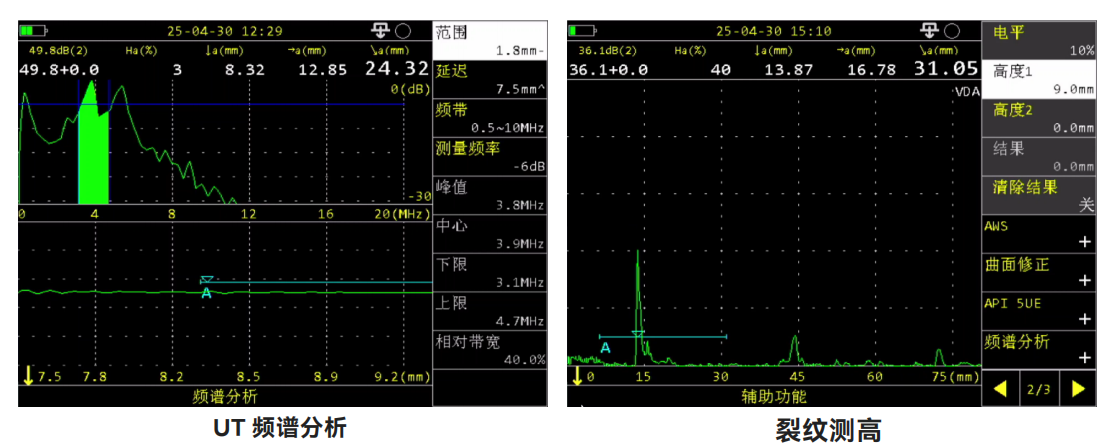

AWS D1.1/D1.5：美國焊接協會（AWS）規定的鋼結構焊縫（D1.1）和橋梁焊縫（D1.5）的焊縫等 級計算 API 5UE：美國石油協會（API）缺陷深度的定量方法 閘門擴展：將閘門所覆蓋的區域擴展至整個波形顯示區。有利于快速觀察到某一回波區域的細節 裂紋測高：斜探頭端點反射波法計算裂紋高度
二次波顏色：在波形顯示區域內，以特殊的選框和標識表示各次回波區域 UT CSC（曲面修正）：用于修正斜探頭圓周檢測時的深度和水平距 UT 平板焊縫模擬：平板對接焊縫模擬與實時動態聲線跟蹤功能 UT 短片錄制：將屏幕顯示波形以短片形式進行錄制 UT 自動凍結：回波幅度超過閘門時自動凍結回波；閘門組合有 A、B、A 和 B、A 或 B UT 頻譜分析：回波頻譜分析功能 UT BEA：底面回波衰減 坐標切換（聲程/深度/水平）、凍結、單次/連續自動增益（10～100%，步進 10%）、峰值包絡、峰 值回波、波形比較、全屏、屏幕截圖、波形填充、快速掃查、戶外模式、手動 DAC 調整、網絡通訊、網絡投影、網絡原始數據采集…
